التحكم كابلات -غمد الرصاص - المدرعة

NYKYRY , N2XKYRY , NYKYBY , N2XKYB

تستخدم کابلات التحکم في الآلات و خطوط الإنتاج لقیاس الإشارات و معالم التحکم و أنظمة الحاسوب و أجهزة التحکم في الآلات و أنظمة النقل و یمکن إستخدامها بشکل مطمور في الأرض أو في القنوات الخاصة للکوابل.

بإمکان نوع المسلح لهذه الکوابل أن تقاوم القوی الميکانیکیة الخارجية.

تستخدم النوع المغلف لهذه الکوابل في الظروف التي تکون هذه الکوابل معرضة للمذیبات و المواد الآکلة و الهیدروکربونية.


مواصفات

 إن الجهد الخاص لهذا النوع من الکوابل هو کالتالي:

U0/U(Um)= 300/500(600) KV – 0.6/1(1.2) KV.

عند إختصاص الجهد للکوابل ترمز کل من الرموز التالیة U0 و U و (Um) الی:

U0: الجهد الأسمي بین رئيسية الموصلات و التأریض و الدرع المعدني في التردد الصناعي.

U: الجهد الأسمي بین الموصلات.

Um: أعلی قيمة من الجهد (الجهد الأعلی في الشبکة).

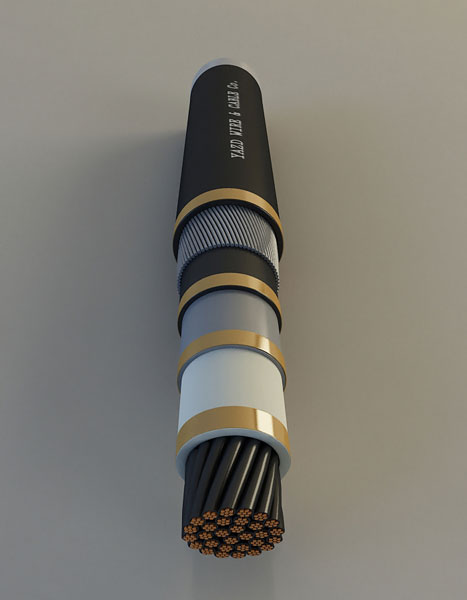

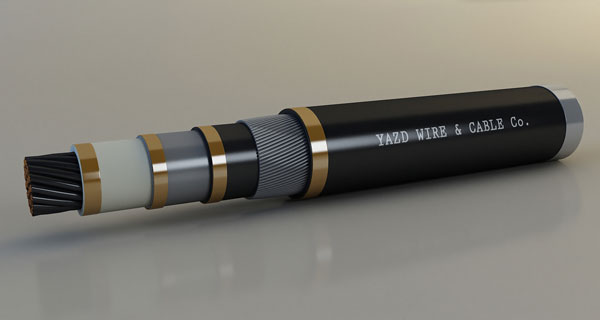

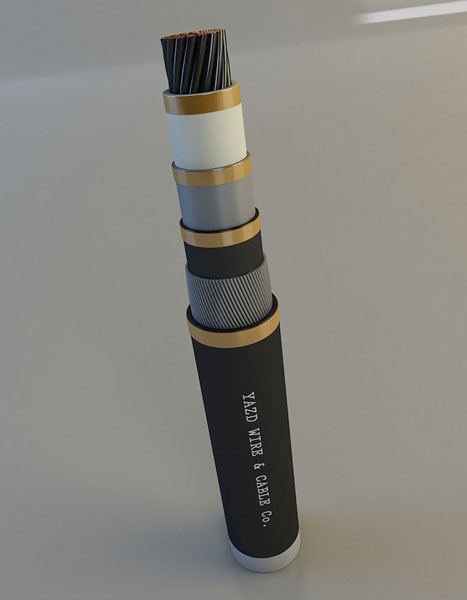

تفاصیل هیکل الکوابل:

- السطح المقطعي للموصل: حتی 10 ملیمتر مربع

- عدد الشعیرات: من شعیرتین حتی 61 شعیرة

- مادة الموصل: النحاس الصلب غیر مطلي أو مطلي بالقصدير

- نوع الموصل: ذو طبقة واحدة (درجة 1)، نصف رذاذ (درجة 2)، رذاذ (درجة 5) / دائري

- إسکراین الموصل: مواد نصف موصلة

- العازل: كروس لينك بولى إيثلين (XLPE) أو PVC

- الغلاف الداخلي: PVC أو PE

- الغلاف المعدني: غطاء رصاصي

- الغلاف الفاصل: PVC أو PE

- الدرع (آرمو): سلک أو شریط فولاذي هیلیکس المجلفن أو أسلاک منسوجة

- الغطاء الأخیر: PVC أو PE

باقي المواصفات التي یمکن عرضهافي هذا المنتج:

- مقاوم ضد أشعة ما وراء البنفسجي

 (Ultra violet (UV) resistant colored outer sheath)

- قلیل الدخان (Low smoke and fume (LSF))

- الهالوجین مجاناً و مثبطات اللهب

(Halogen free and flame retardant (HFFR))

- المضاد للزیوت و المواد الهیدروکربونية (Oil & hydrocarbon resistant)

- مقاوم قبال الحیوانات الموذية (Vermin proof)

المعاییر: IEC60502-1 , VDE0250 , IEC60227 , PAS 5308 , BS6500 , ISIRI3569-2 , ISIRI607(53)
