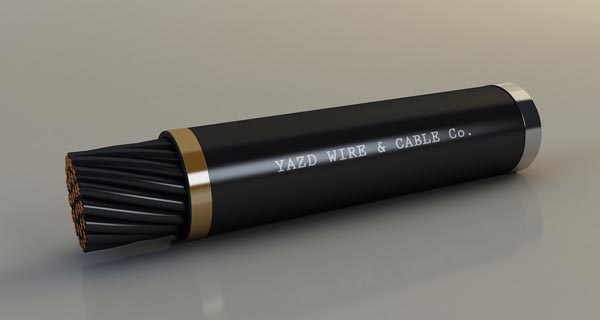

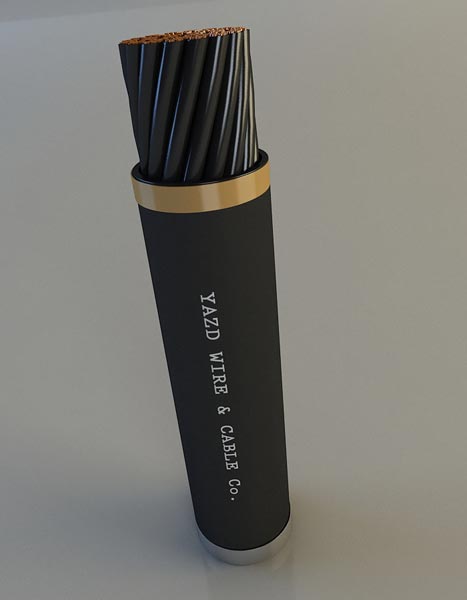

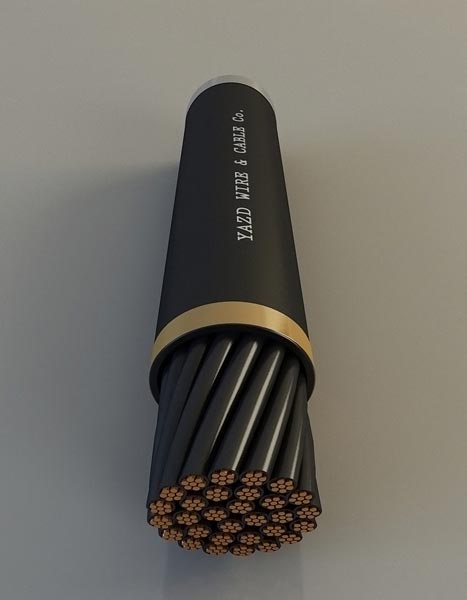

التحكم كابلات-غير مدرعة

NYY , N2XY , NYSLY , NYMHY

 تستخدم کابلات التحکم في الآلات و خطوط الإنتاج لقیاس الإشارات و معالم التحکم و أنظمة الحاسوب و أجهزة التحکم في الآلات و أنظمة النقل و یمکن إستخدامها بشکل مطمور في الأرض أو في القنوات الخاصة للکوابل.


مواصفات

إن الجهد الخاص لهذا النوع من الکوابل هو کالتالي:

U0/U(Um)= 300/500(600) KV – 0.6/1(1.2) KV.

عند إختصاص الجهد للکوابل ترمز کل من الرموز التالیة U0 و U و (Um) الی:

U0: الجهد الأسمي بین رئيسية الموصلات و التأریض و الدرع المعدني في التردد الصناعي.

U: الجهد الأسمي بین الموصلات.

Um: أعلی قيمة من الجهد (الجهد الأعلی في الشبکة).

تفاصیل هیکل الکوابل:

- السطح المقطعي للموصل: حتی 10 ملیمتر مربع

- عدد الشعیرات: من شعیرتین حتی 61 شعیرة

- مادة الموصل: النحاس الصلب غیر مطلي أو مطلي بالقصدير

- نوع الموصل: ذو طبقة واحدة (درجة 1)، نصف رذاذ (درجة 2)، رذاذ (درجة 5) / دائري

- إسکراین الموصل: مواد نصف موصلة

- العازل: كروس لينك بولى إيثلين (XLPE) أو PVC

- الحشوة (فیلر): PVC أو PE للکابلات ذو ثلاث شعیرات

- الغطاء الأخیر: PVC أو PE

باقي المواصفات التي یمکن عرضهافي هذا المنتج:

- مقاوم ضد أشعة ما وراء البنفسجي

 (Ultra violet (UV) resistant colored outer sheath)

- قلیل الدخان (Low smoke and fume (LSF))

- الهالوجین مجاناً و مثبطات اللهب

(Halogen free and flame retardant (HFFR))

- المضاد للزیوت و المواد الهیدروکربونية (Oil & hydrocarbon resistant)

- مقاوم قبال الحیوانات الموذية (Vermin proof)

المعاییر: IEC60502-1 , VDE0250 , IEC60227 , PAS 5308 , BS6500 , ISIRI3569-2 , ISIRI607(53)
