كابلات الجهد المتوسط- غمد الرصاص - المدرعة

N2XSYKYRY , N2XSYKYBY , N2XSEKYRY , N2XSEKYBY , NA2XSYKYRY , NA2XSYKYBY , NA2XSEKYRY , NA2XSEKYBY

تستخدم الکابلات متوسط الجهد لتوزیع الطاقة الکهربائية أحادي الطور أو ثلاثي الأطوار في أنظمة ذات جهد أسمي من 6 الی 30 کیلو فولط و في محطات التغذية و تستخدم هذه الکوابل أیضاً في الشبکات العامة و الصناعية و المنشئات الداخلیة و الخارجیة سواء مطمورة في الأرض أو في القنوات الخاصة للکوابل.

بإمکان نوع المسلح لهذه الکوابل أن تقاوم القوی الميکانیکیة الخارجية.

تستخدم النوع المغلف لهذه الکوابل في الظروف التي تکون هذه الکوابل معرضة للمذیبات و المواد الآکلة و الهیدروکربونية.


مواصفات



إن الجهد الخاص لهذا النوع من الکوابل هو کالتالي:

U0/U(Um)= 3. 6/6(7. 2) - 6/10(12) - 8.7/15(17. 5) - 12/20(24) - 18/30(36)KV

عند إختصاص الجهد للکوابل ترمز کل من الرموز التالیة U0 و U و (Um) الی:

U0: الجهد الأسمي بین رئيسية الموصلات و التأریض و الدرع المعدني في التردد الصناعي.

U: الجهد الأسمي بین الموصلات.

Um: أعلی قيمة من الجهد (الجهد الأعلی في الشبکة).

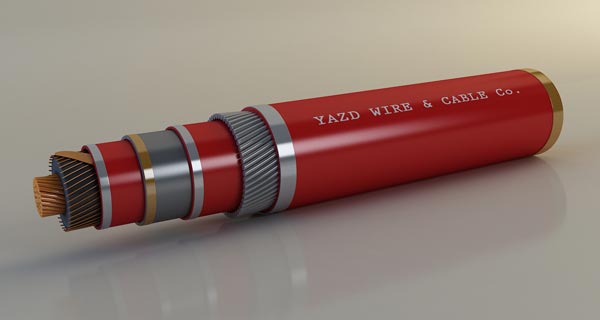

تفاصیل هیکل الکوابل:

- السطح المقطعي للموصل: حتی 630 ملیمتر مربع

- عدد الأسلاک: من شعیرة واحدة أو ثلاث شعیرات

- مادة الموصل: النحاس الصلب غیر مطلي أو مطلي بالقصدير، الومنیوم

- نوع الموصل: دائري مضغوط

- إسکراین الموصل: مواد نصف موصلة

- العازل: كروس لينك بولى إيثلين (XLPE)

- إسکراین العازل: مواد نصف موصلة + شریط نصف موصل المضاد للماء

- الحافظ المعدني: سلک نحاسي کانسنتریک، شریط نحاسي و مزیج من السلک و شریط نحاسي

- الحشوة (فیلر): PVC أو PE للکابلات ذو ثلاث شعیرات

- الغلاف المعدني: غطاء رصاصي

- الغلاف الفاصل: PVC أو PE

- الدرع (آرمو):

الکابلات ذو سلک واحد: سلک أو شریط الومنیوم

الکابلات ذو عدة أسلاک: سلک أو شریط فولاذي هیلیکس المجلفن أو أسلاک منسوجة

- الغطاء الأخیر: PVC أو PE

باقي المواصفات التي یمکن عرضهافي هذا المنتج:

- مقاوم ضد أشعة ما وراء البنفسجي

 (Ultra violet (UV) resistant colored outer sheath)

- قلیل الدخان (Low smoke and fume (LSF))

- الهالوجین مجاناً و  مثبطات اللهب (Halogen free and flame retardant (HFFR))

- المضاد للزیوت و المواد الهیدروکربونية (Oil & hydrocarbon resistant)

- مقاوم قبال الحیوانات الموذية (Vermin proof)

المعاییر: IEC60502-2,ISIRI3569-2

الصور

تحمیل

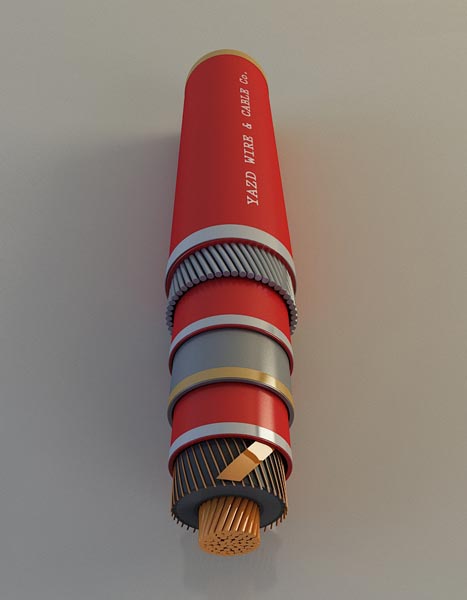

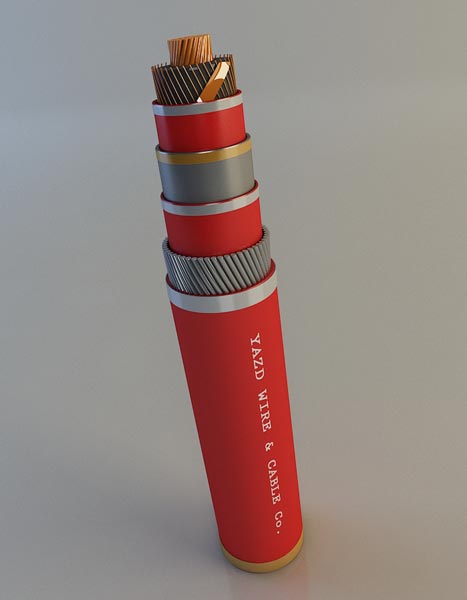

Single core

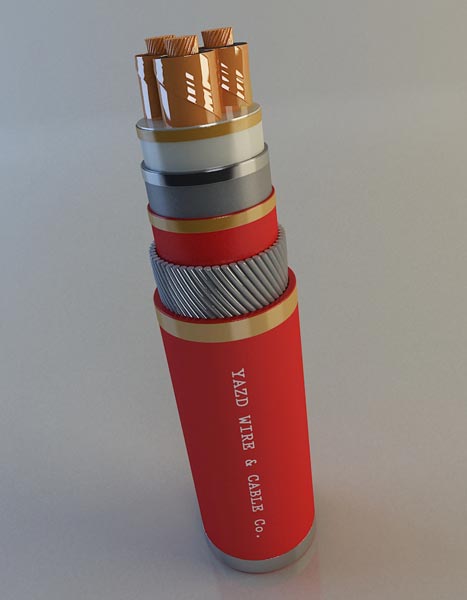

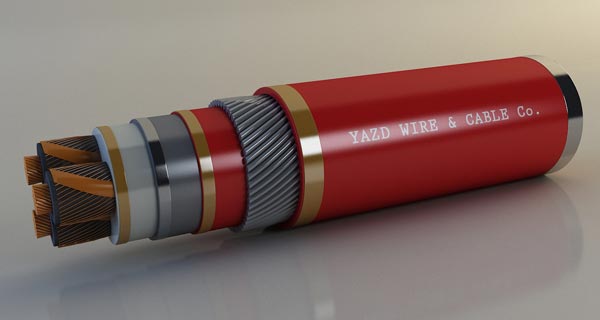

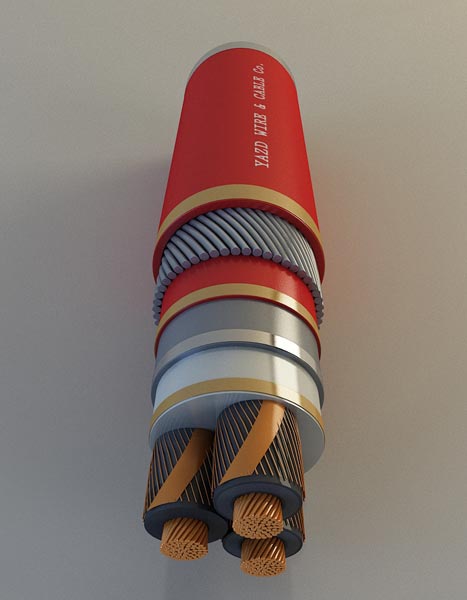

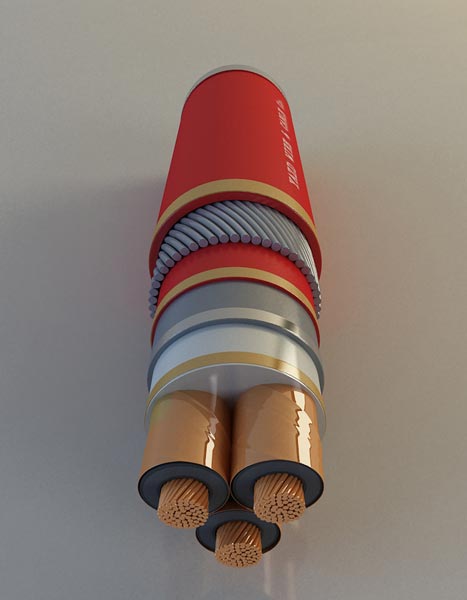

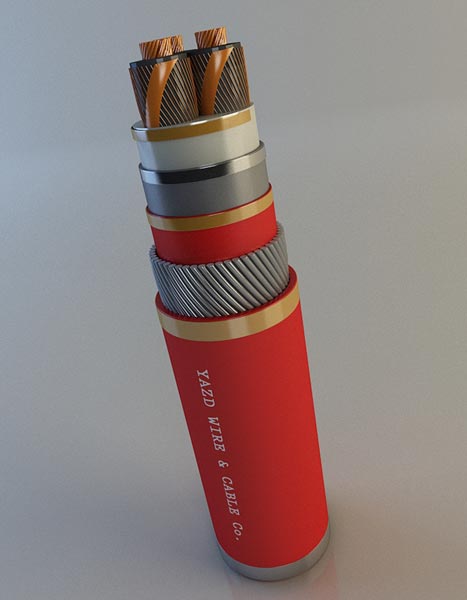

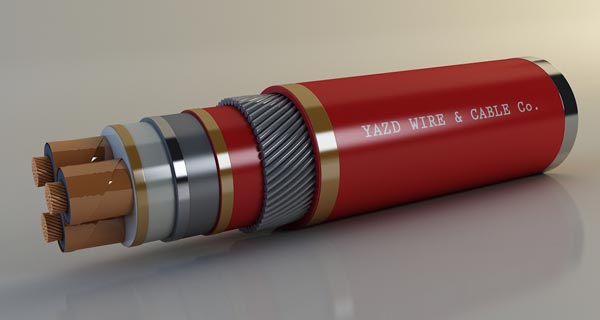

Three core
