كابلات الجهد المنخفض-الشاشة

NYCY , NYSY , N2XCY , N2XSY , NAYCY , NAYSY , NA2XCY , NA2XSY

تستخدم الکابلات منخفض الجهد لنقل الکهرباء في خطوط التوزیع، محطات القوی، أنظمة الإضاءة، نقل القوة المحرکة الی محرکات الکهربائیة. و تستخدم هذه الکوابل أیضاً في الشبکات العامة و الصناعية و المنشئات الداخلیة و الخارجیة سواء مطمورة في الأرض أو في القنوات الخاصة للکوابل.

بإمکان إستخدام النوع المدرع لهذه الکوابل کموصل للنویل أو الأرت أو إسکراین لتفریغ التیار في الإتصالات القصیرة.





مواصفات

إن الجهد الخاص لهذا النوع من الکوابل هو کالتالي:

U0/U(Um)= 0.6/1(1. 2)KV – 1.8/3(3.6) KV.

عند إختصاص الجهد للکوابل ترمز کل من الرموز التالیة U  0    و U   و (Um  ) الی:

U  0: الجهد الأسمي بین رئيسية الموصلات و التأریض و الدرع المعدني في التردد الصناعي.

U  : الجهد الأسمي بین الموصلات.

Um  : أعلی قيمة من الجهد (الجهد الأعلی في الشبکة).

تفاصیل هیکل الکوابل:

- السطح المقطعي للموصل: حتی 630 ملیمتر مربع

- عدد الأسلاک: من واحد الی خمسة أسلاک

- مادة الموصل: النحاس الصلب غیر مطلي أو مطلي بالقصدير، الومنیوم

- نوع الموصل: ذو طبقة واحدة (درجة 1)، نصف رذاذ (درجة 2)، رذاذ (درجة 5) / دائري أو مقطعي.

- العازل: كروس لينك بولى إيثلين (XLPE  ) أو PVC

- الحشوة (فیلر) / الغلاف الداخلي: PVC   أو PE

- الحافظ المعدني: سلک نحاسي کانسنتریک، شریط نحاسي و مزیج من السلک و شریط نحاسي ، الدرع النحاسي المنسوج (عند الضرورة)

- الغطاء الأخیر: PVC   أو PE

باقي المواصفات التي یمکن عرضهافي هذا المنتج:

- مقاوم ضد أشعة ما وراء البنفسجي

   (Ultra violet (UV  ) resistant colored outer sheath  )

- قلیل الدخان (Low smoke and   fume (LSF ))

             - الهالوجین مجاناً و  مثبطات اللهب (Halogen free and flame retardant (HFFR))

- المضاد للزیوت و المواد الهیدروکربونية (Oil & hydrocarbon resistant)

- مقاوم قبال الحیوانات الموذية (Vermin proof)

المعاییر: IEC60331,IEC60502-1,VDE0271,ISIRI3569-2

إنتباه: یمکن إنتاج الکابلات بجهد 1.8/3(3.6) KV بغطاء معدني مستقل علی الأقل لکل سلک أو بغطاء شامل.



گالری

دانلود

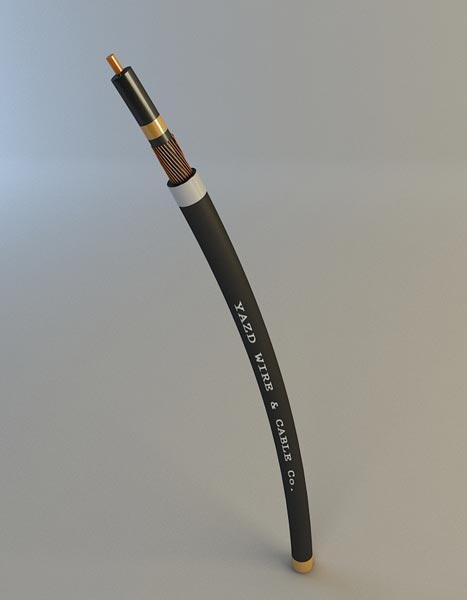

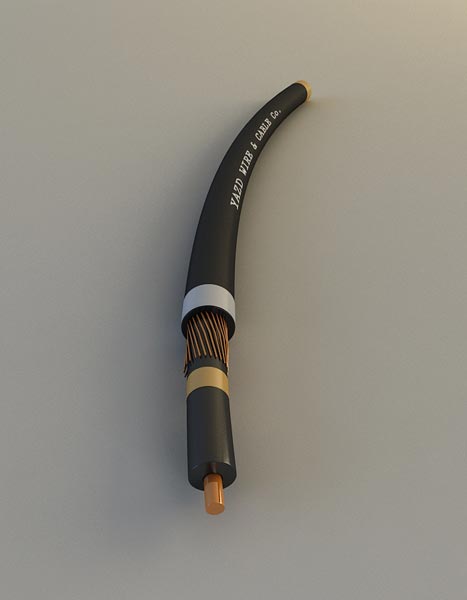

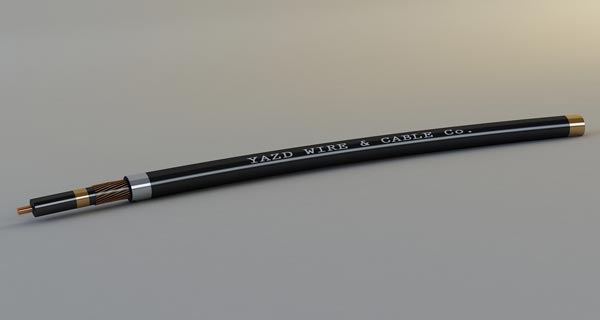

Single core

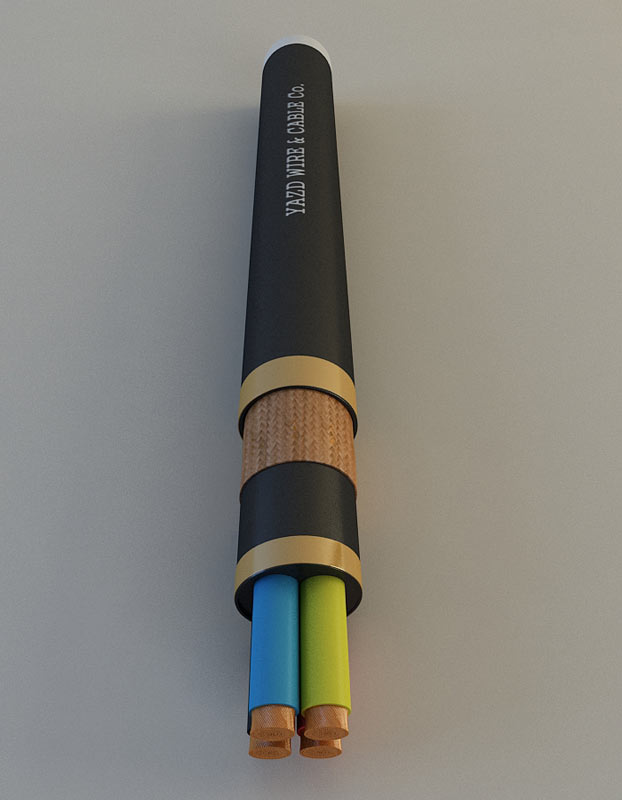

Two core

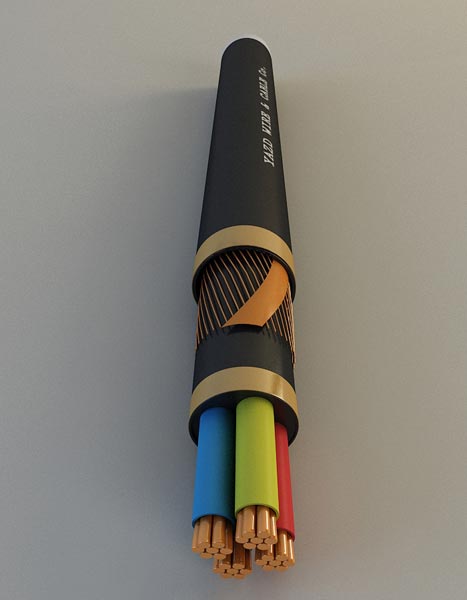

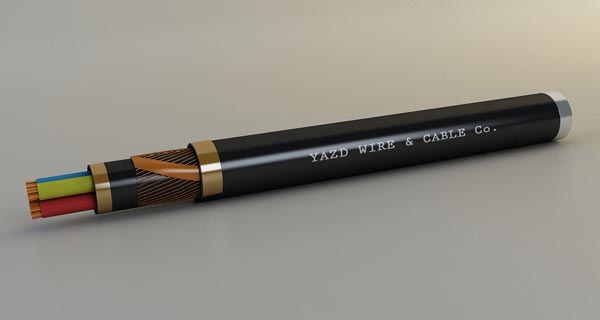

Three core

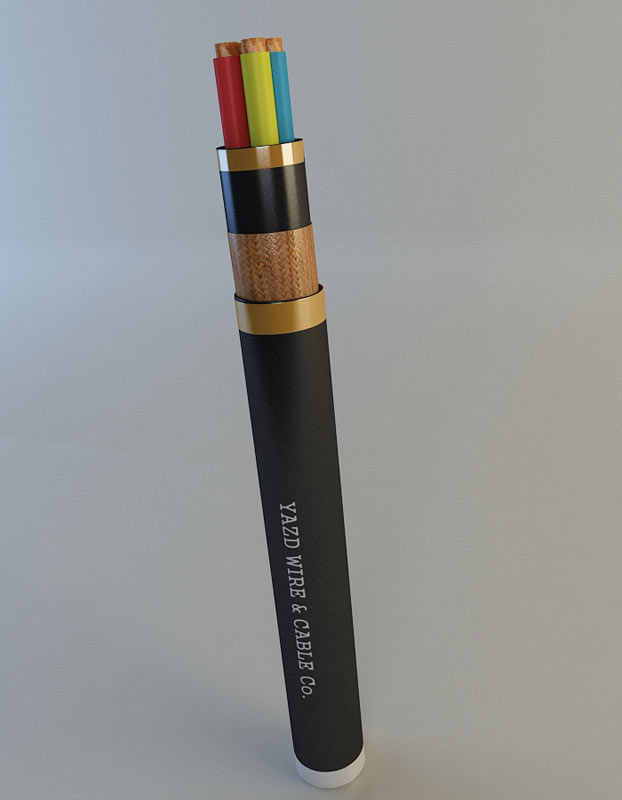

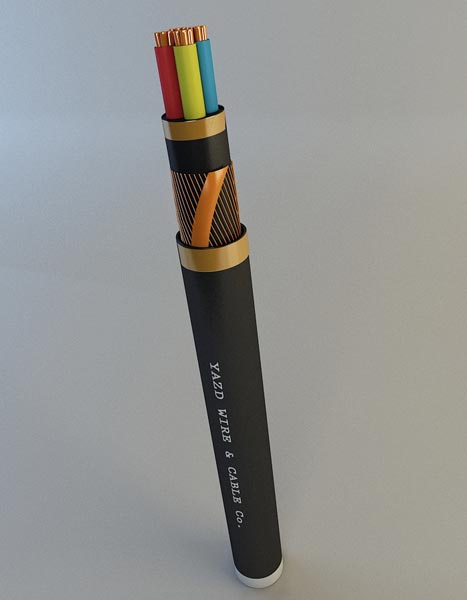

Four core

Five core
