كابلات الجهد المنخفض-المدرعة

NYRY , N2XRY , NYBY , N2XBY , NAYRY , NA2XRY , NAYBY , NA2XBY

تستخدم الکابلات منخفض الجهد لنقل الکهرباء في خطوط التوزیع، محطات القوی، أنظمة الإضاءة، نقل القوة المحرکة الی محرکات الکهربائیة. و تستخدم هذه الکوابل أیضاً في الشبکات العامة و الصناعية و المنشئات الداخلیة و الخارجیة سواء مطمورة في الأرض أو في القنوات الخاصة للکوابل.

بإمکان نوع المسلح لهذه الکوابل أن تقاوم القوی الميکانیکیة الخارجية.




مواصفات

إن الجهد الخاص لهذا النوع من الکوابل هو کالتالي:

U0/U(Um)= 0.6/1(1. 2)KV – 1.8/3(3.6) KV.

عند إختصاص الجهد للکوابل ترمز کل من الرموز التالیة U  0 و U   و (Um  ) الی:

U  0: الجهد الأسمي بین رئيسية الموصلات و التأریض و الدرع المعدني في التردد الصناعي.

U  : الجهد الأسمي بین الموصلات.

Um  : أعلی قيمة من الجهد (الجهد الأعلی في الشبکة).

تفاصیل هیکل الکوابل:

- السطح المقطعي للموصل: حتی 630 ملیمتر مربع

- عدد الأسلاک: من واحد الی خمسة أسلاک

- مادة الموصل: النحاس الصلب غیر مطلي أو مطلي بالقصدير، الومنیوم

- نوع الموصل: ذو طبقة واحدة (درجة 1)، نصف رذاذ (درجة 2)، رذاذ (درجة 5) / دائري أو مقطعي.

- العازل: كروس لينك بولى إيثلين (XLPE  ) أو PVC

- الحشوة (فیلر) / الغلاف الداخلي: PVC   أو PE

- الحافظ المعدني: سلک نحاسي کانسنتریک، شریط نحاسي و مزیج من السلک و شریط نحاسي ، الدرع النحاسي المنسوج

- الغلاف الفاصل: PVC   أو PE

- الدرع (آرمو):

الکابلات ذو سلک واحد: سلک أو شریط الومنیوم

الکابلات ذو عدة أسلاک: سلک أو شریط فولاذي هیلیکس المجلفن أو أسلاک منسوجة

- الغطاء الأخیر: PVC   أو PE

باقي المواصفات التي یمکن عرضهافي هذا المنتج:

- مقاوم ضد أشعة ما وراء البنفسجي

  (Ultra violet (UV  ) resistant colored outer sheath )

- قلیل الدخان (Low smoke and fume (LSF))

            - الهالوجین مجاناً و مثبطات اللهب (Halogen free and flame retardant (HFFR))
            - المضاد للزیوت و المواد الهیدروکربونية (Oil & hydrocarbon resistant)

- مقاوم قبال الحیوانات الموذية (Vermin proof)

المعاییر: IEC60331,IEC60502-1,VDE0271,ISIRI3569-2

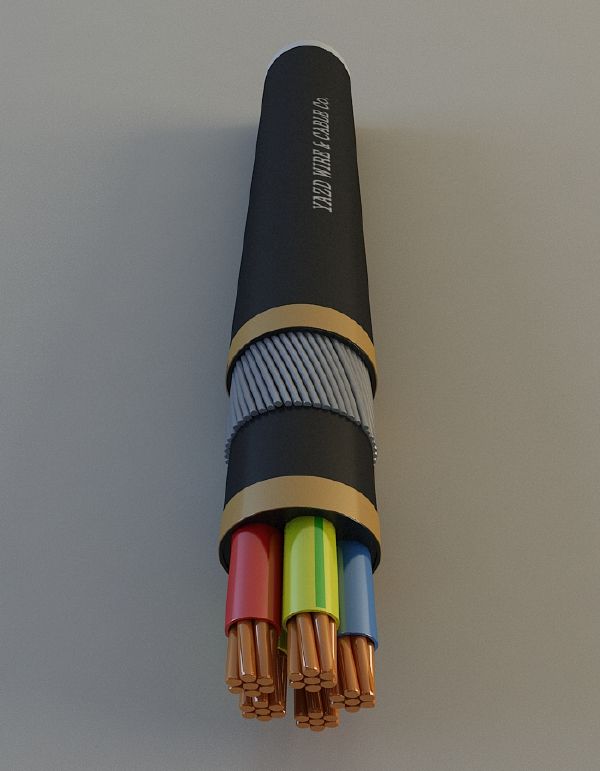

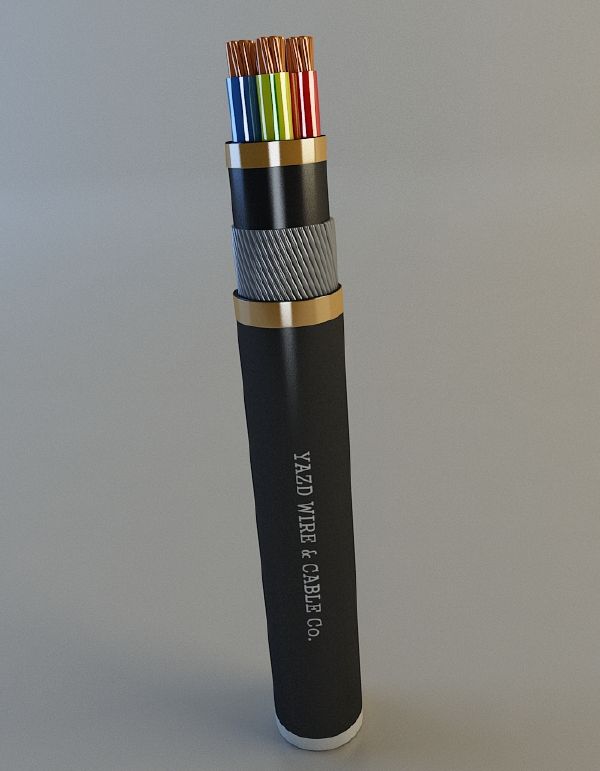

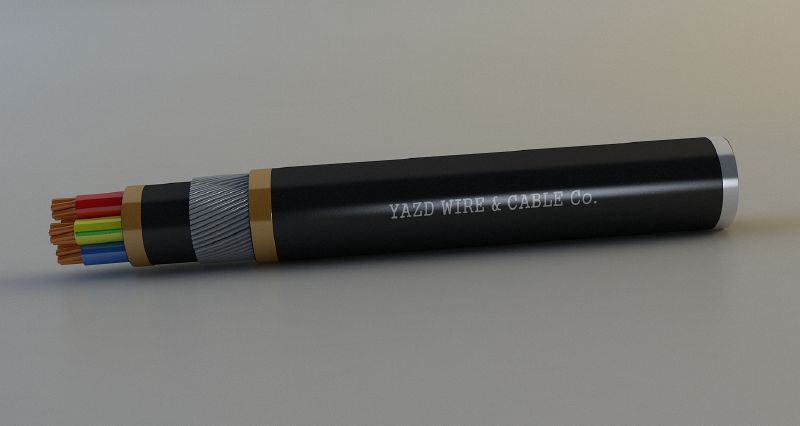

الصور



تحمیل

1Core

2Cores

3Cores

3.5Cores

4Cores

5Cores
